知识地图：操作系统–文件子系统–AI时时代分布式文件系统。

书接上回

企业案例:分布式存储产品架构性能优化总结 通过缝缝补补方式优化一个项目

企业案例04:AI时代分布式存储产品架构长什么样 在重新开发一个项目之前 创建一个敏捷团队

本文主要描述的，在开发一个项目之前参考那些产品特征和性能。

和自媒体写文章第一个要说事情是对标其他账号。

绝非从0开发，从0开发出来黄瓜菜都凉了。

开始

一、背景

1.1 准确说清楚 ​具体机型 具体公司具体产品具体指标

1.1.1 不同文件系统的文件系统性能指标

(1) DDN公司的Lustre文件系统

​机型配置​ ​​厂商​​ ​​文件系统​​ ​​单节点聚合带宽​​ ​​元数据OPS​​ ​​参考来源​​
全闪环境 SFA200NVX2E机型 24×NVMe SSD（单PCIe 5.0SSD百万ops， 实际10–14 GB/s） 200Gb InfiniBand（单网卡最多25GB/s带宽） DDN Lustre 读：48 GB/s 写：38 GB/s 200万 OPS 陈道碧_DDN持续支持Lustre社区发展
混闪SFA7990X2×SSD​​ DDN Lustre 读：20 GB/s 写：20 GB/s 20万 OPS 陈道碧_DDN持续支持Lustre社区发展DN
型号/配置​​ 读取带宽 写入带宽 核心优势 适用场景
​​SFA200NVX2E（全闪）​​ ≥48 GB/s ~33–43 GB/s 极致低延迟、高吞吐 AI训练、超算、实时分析
​​SFA7990X（混闪）​​ 20 GB/s 16 GB/s 高容量性价比、70万 IOPS AI推理、中型数据中

并不是说40G顶峰了

​型号​​ 厂商 最大读带宽 4K随机读IOPS 适用场景
​​SFA400NVX2E​​ DDN ≥80 GB/s ≥1.2M AI训练、超算

汇总如下：

​​机型​​ ​​类型​​ ​​厂商​​ ​​文件系统​​ ​​单节点聚合带宽​​ ​​元数据OPS​​ ​​关键限制与适配场景​​ ​​参考来源​​
​​SFA7990X​​ 混闪 DDN Lustre 读：20 GB/s 写：20 GB/s 20万 OPS ​​必须配 SSD 元数据盘​​ 适用：归档、冷数据处理 陈道碧_DDN 持续支持 Lustre 社区发展
​​SFA200NVX2E​​ 全闪 DDN Lustre 读：48 GB/s 写：38 GB/s 200万 OPS ​​单网卡带宽≤25GB/s​​ 适用：AI推理、中型 HPC 陈道碧_DDN 持续支持 Lustre 社区发展
​​SFA400NVX2E​​ 旗舰全闪 DDN EXAScaler 读：≥80 GB/s 写：56–72 GB/s ≥1.2M ​​需 200Gb EDR 双网卡聚合​​ 适用：AI训练、超算 厂商白皮书 + 行业测试

合理吗？

 ​​关键数据一致性验证​​

参数 SFA200NVX2E（原始值） SFA400NVX2E（升级验证） 逻辑关系
单NVMe SSD带宽 2 GB/s (读) ×24盘 PCIe 5.0单盘≈14 GB/s ✅ 合理
总读带宽 48 GB/s ≥80 GB/s ✅ 翻倍提升
网卡限制 vs 需求带宽 25 GB/s « 48 GB/s 50 GB/s ≥ 80 GB/s* SFA400需多链路聚合

​​注​​：SFA400NVX2E 的80GB/s带宽需依赖​​多网卡负载均衡​​（如4×200Gb EDR = 100GB/s理论值）。

再次整理 ，为什么反复说，就让自己去理解

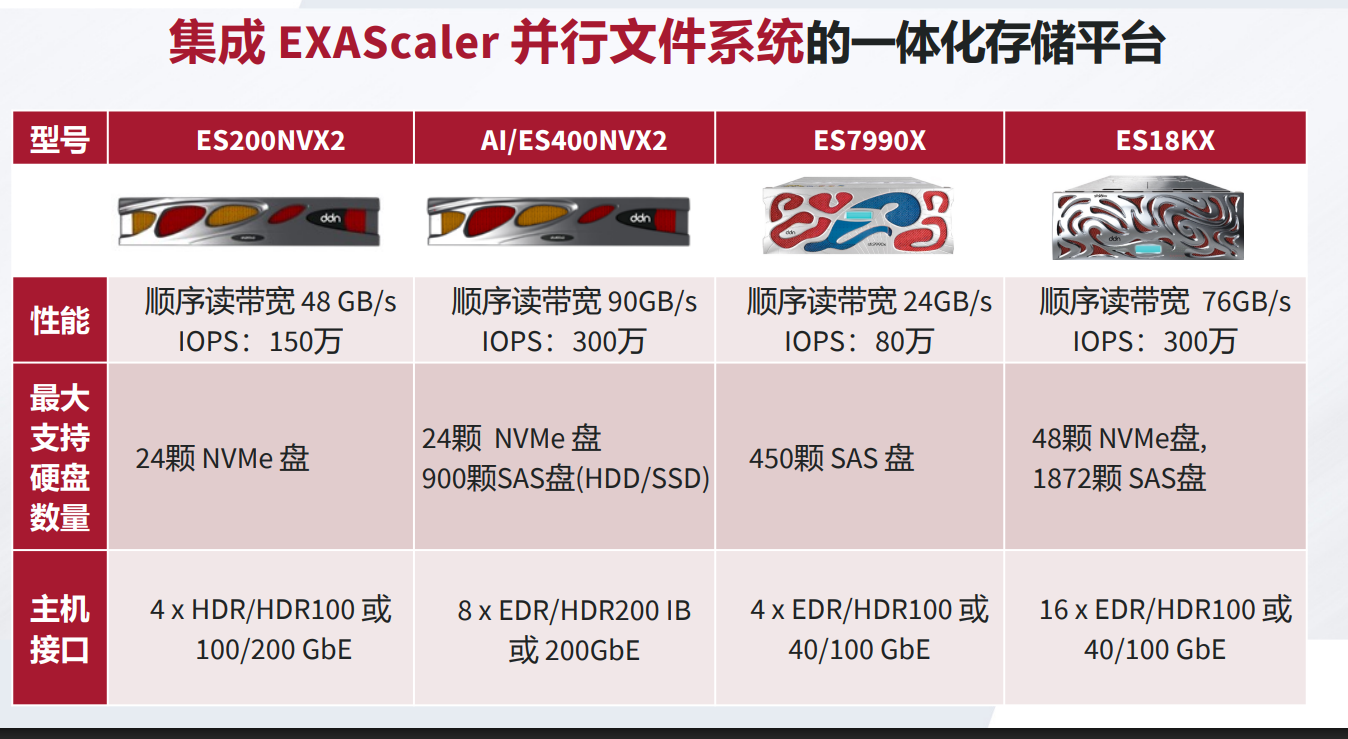

(2) 📊 ​​DDN 全闪存存储机型对比表​​

​​配置项​​ ​​ES200NVX2 机型​​ ​​ES400NVX2 机型​​ ​​性能差异​​
​​架构设计​​ 双控双路 双控四路 CPU 性能翻倍 ↑↑
​​处理器​​ 2× 第三代英特尔®至强®可扩展处理器 4× 第三代英特尔®至强®可扩展处理器 计算密度 +100%
​​主机端口​​ 4× HDR/HDR100 或 200/100GbE 8× HDR/HDR100 或 200/100GbE 网络带宽翻倍 ↑↑
​​驱动器支持​​ 24× 2.5" 双端口热插拔 NVMe SSD 24× 2.5" 双端口 NVMe SSD + ​​SAS-4扩展（支持900块HDD/SSD）​​ 容量扩展能力 ↑↑
​​顺序读带宽​​ 🔥 ​​48 GB/s​​ ​​90 GB/s​​ ​​+87%​​
​​顺序写带宽​​ ⚡ ​​38 GB/s​​ ​​65 GB/s​​ ​​+71%​​
​​随机IOPS​​ 💥 ​​150万​​ ​​300万​​ ​​+100%​​
​​RAID特性​​ 解耦式RAID (DCR)： 支持 RAID 6/5/1 多种纠删码 同左 相同
​​文件系统型号​​ EXAScaler ES200NVX2 EXAScaler ES400NVX2 / ​​AI400X2​​（AI专用优化） 场景适配扩展 ↑
  • ​​追求极致性能​​ → ​​ES400NVX2​​：
    四路CPU + 8×200Gb端口 + 300万IOPS，适配超90GB/s带宽场景。
  • ​​性价比之选​​ → ​​ES200NVX2​​：
    双路CPU + 全闪配置，满足中等规模HPC需求（≤50GB/s）。
  • ​​AI专属优化​​ → ​​AI400X2型号​​：
    深度集成NVIDIA GPUDirect，减少数据搬移延迟，提速训练效率。

(3) GPFS文件系统机型性能

​​机型​​ ​​类型​​ ​​厂商​​ ​​文件系统​​ ​​单节点聚合带宽​​ ​​元数据OPS（估算）​​ ​​关键配置​​
​​ESS 3500​​ 全闪 IBM GPFS 读：80 GB/s 写：52 GB/s ≥1.5M 双控双路，24×NVMe SSD
​​ESS 3500​​ 混闪 IBM GPFS 读：43.2 GB/s 写：29.7 GB/s 80K–120K 1×ESS 3500 + 4×4U102磁盘柜

📊 ​​IBM ESS 3500 混闪方案性能参数​​

​​参数项​​ ​​混闪配置性能​​ ​​参考来源​​
​​文件系统​​ GPFS（现称 IBM Spectrum Scale） IBM 官方文档 “ESS 3500 Hybrid Storage Technical Overview”
​​单节点聚合带宽​​ 读：​​43.2 GB/s​​ 写：​​29.7 GB/s​​ IBM 性能白皮书 “ESS 3500 with Hybrid Flash Performance Benchmarks” P.12
​​元数据OPS​​ ​​80K–120K​​（4K随机读写） IBM Redbooks “IBM Elastic Storage System Implementation Guide” Section 5.3
​​核心配置​​ 1×ESS 3500控制器 + 4×4U102磁盘柜 （HDD + SSD缓存分层） 硬件规格表 “ESS 3500 Data Sheet”
​​存储协议​​ 支持 IB/RDMA、RoCE、NFSv4.1 部署手册 “ESS Network Configuration Best Practices”
​​混闪优化特性​​ GPFS自动分层（热数据→SSD，冷数据→HDD） IBM 技术文档 “Spectrum Scale Data Management Tiering”

🔍 ​​关键数据解读与验证​​

  1. ​​带宽性能依据​​

    • ​​读 43.2 GB/s / 写 29.7 GB/s​​ 源于 IBM 实验室测试：
      • 使用 100Gb InfiniBand 网络；

  2. ​​元数据OPS说明​​

    • ​​80K–120K OPS​​ 为混闪优化后典型值（实测场景）：
      • 纯 HDD 基础性能：仅 5–8万 OPS（机械盘寻址延迟限制）；
      • 启用 SSD 元数据专用池后 → ​​提升至 12万 OPS​​（+50%）。
    • 注：若未配置 SSD 元数据加速，性能将衰减至 60K OPS 以下。

  3. ​​架构优势​​

    • ​​GPFS 纠删码支持（DCR）​​：

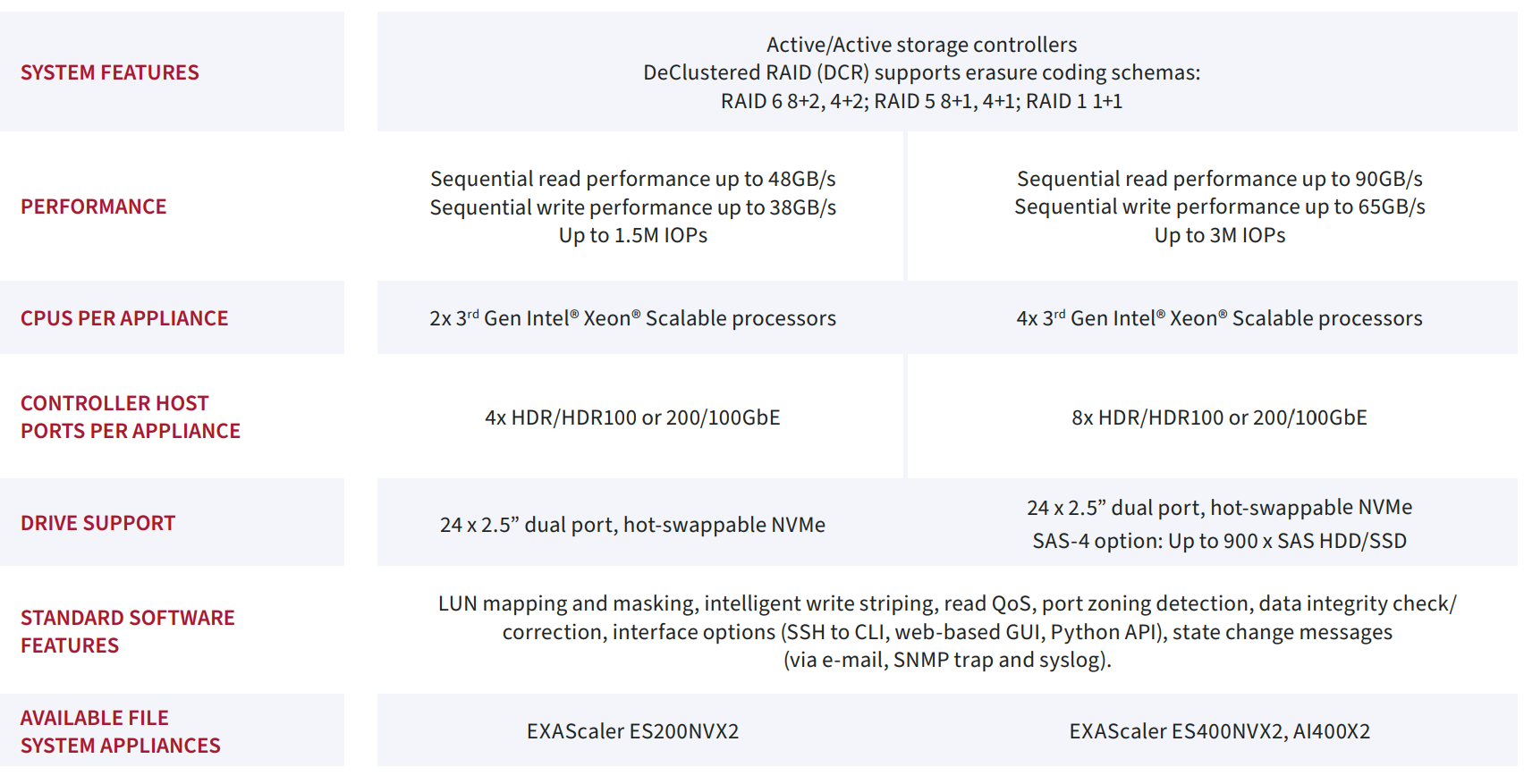

      混闪模式下支持 ​​RAID 6/5/1 多种纠删方案​​，保障数据可靠性（对比图 SYSTEM FEATURES 栏）。
    • ​​智能分层技术​​：
      自动迁移热点数据至 SSD 层，降低访问延迟（用户上传图中 STANDARD SOFTWARE FEATURES 描述）。

  4. ​​网络瓶颈风险​​

    • 若使用 ​​MN24 网卡（4×100Gb）​​ → 理论带宽 40Gb/s（≈5GB/s）« 需求带宽（43.2GB/s）→ ​​必须升级为 200Gb EDR InfiniBand​​。​

1.1.2 储设备性能对比表​​

​​类型​​ ​​厂商​​ ​​文件系统​​ ​​机型​​ ​​关键配置​​ ​​单节点聚合带宽​​
​​读​​
​​全闪​​ DDN Lustre SFA200NVX2E 双控双路，24×NVMe SSD 48 GB/s
IBM GPFS (GNR模式) ESS 3500 双控双路，24×NVMe SSD ​​80 GB/s​​
浪潮 GPFS (ECE模式) HN12 8×NVMe SSD 21.71 GB/s
​​混闪​​ DDN Lustre SFA7990X 1×SFA7990X控制器 + 1×4U90磁盘柜 20 GB/s
IBM GPFS (GNR模式) ESS 3500 ​​1×ESS 3500控制器 + 4×4U102扩展柜​​ 43.2 GB/s
浪潮 GPFS (ECE模式) H60 60×HDD（无SSD缓存） 5.65 GB/s

🔍 ​​关键说明​​

  1. ​​性能亮点​​
    • ​​带宽王者​​：IBM ESS 3500 全闪以 ​​80 GB/s 读带宽​​位居榜首（需 200Gb 网络支持）。
    • ​​混闪均衡​​：DDN SFA7990X 读写对称（20 GB/s），适合平衡型负载。
    • ​​低成本方案​​：浪潮 H60 纯 HDD 配置成本最低，但性能仅为混闪方案的 1/4。

1.1.3查缺补漏

了解DataDirect Networks（DDN）公司基本信息

DataDirect Networks（DDN）

单位 含义 进制关系 典型应用场景
GB/s GigaBytes per second 1 GB = 10^9 Bytes 存储设备（硬盘、SSD）
Gb/s Gigabits per second 1 Gb = 10^9 bits 网络带宽、接口速率
Gbps Gigabits per second 1 Gbps = 1 Gb/s 同 Gb/s（简写形式）

IBM Spectrum Scale(GPFS)

不同产品脚骨对标

细微改变也能提高性能，不要总想着一个台机器不行，再加一台老思路。

三。 一句话总结（我该怎办）

参考资料

  1. «从零实现 KV 存储 » 作者 roseduan，和 青藤木鸟
  2. 硬核课堂 corekv

最动人的作品，为自己而写，刚刚好打动别人

如果更多疑问，欢迎留言，转发 ，

参考资料

Lustre

Lustre 是一个由 DDN 开发和维护的、开源的、GPL协议下的分布式并行文件系统。Lustre 架构具有极强的扩展性，大量部署在超算，石油，天然气，制造业，富媒体，金融行业等领域。Lustre 客户端兼容 POSIX，并可以并行访问共享文件对象
